皮帶輸送機是冶金、建材、礦山、火力發電、化工和工業碼頭等許多工業領域中廣泛使用的一種連續輸送機械設備。輸送帶跑偏和輸送帶撕裂是皮帶輸送機常見的故障，跑偏會帶來許多不良的后果，如撕裂、撒料、磨損輸送帶邊緣、劃傷輸送帶等，輸送帶撕裂或斷裂往往造成嚴重的后果，產生巨大的損失。預防輸送帶跑偏和撕裂，防止跑偏和撕裂現象的發生，對保證正常生產是十分重要的。
1、常見的輸送帶跑偏預防措施
(1)帶旋轉架和擋輪的防跑偏裝置
這是目前最為常用的一種防跑偏裝置，其結構如圖1所示。工作原理為當輸送帶跑偏時，碰到一側擋輪，輸送帶與擋輪之間產生的摩擦力，帶動旋轉架沿著其回轉中心旋轉一個角度θ， 這樣，托輥軸與輸送帶前進方向之間不相互垂直，因而產生一個指向輸送帶中心的力，達到調偏效果。

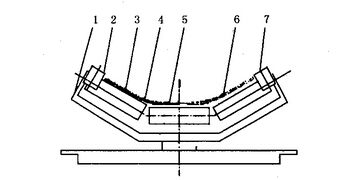

圖1 帶旋轉架和擋輪的皮帶輸送機防跑偏裝置
1-旋轉架 2-左擋輪 3-左輥輪 4-輸送帶 5-中托輥 6-右托輥 7-右擋輪
(2)帶旋轉架和曲線盤的防跑偏裝置
這是一種常用的可逆帶式輸送機防跑偏裝置，其結構如圖2所示。其原理為輸送帶跑偏時，碰到一側曲線盤，輸送帶和曲線盤之間產生摩擦力，帶動旋轉架沿著回轉中心旋轉一個角度θ。這樣托輥軸與輸送帶前進方向之間不互相垂直，因而產生一個指向輸送帶中心的力，達到調整跑偏的效果。

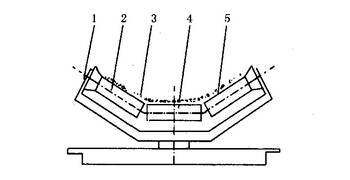

圖2 帶旋轉架和曲線盤的皮帶輸送機防跑偏裝置
1-旋轉架 2-左曲線盤和左托輥 3-輸送帶 4-中托輥 5-右曲線盤和右托輥
(3)將輸送機滾筒制成中間大兩頭小，錐度為1/100的雙錐形
輸送帶的運行速度為V，輸送帶與滾筒接觸處的相對速度為Vd，輸送帶相對滾筒的滑動速度為△V。在兩錐面輸送帶相對于滾筒的滑動方向均指向滾筒的中部。當輸送帶跑向一邊錐面時，輸送帶在這邊的△V大于另一邊，因△V與輸送帶和滾筒滑動摩擦力方向相向，則滾筒給輸送帶的反力也大于另邊而得到糾偏。
(4)在固定式托架的結構中，將槽形托輥兩側托輥的外端向輸送帶運行方向偏斜
V為輸送帶運行速度，Vd為輸送帶與托輥的相對速度，△V為輸送帶與托輥的相對滑動速度。當輸送帶向一邊跑偏時，輸送帶在這邊與托輥的接觸長度大于另一邊的長度，輸送帶與托輥滑動速度大于另一邊的輸送帶與托輥的相對滑動速度，這邊托輥給輸送帶的反力大于另一邊，使輸送帶的跑偏得到糾正。
2、輸送帶出現縱撕和斷裂的預防措施
