本文根據企業的實際，以SQL Server為數據庫、SolidWorks及其開發工具包和Visual C++.NET為平臺，開發了一個飲料灌裝輸送線設計系統，實現了輸送線的布局設計、結構設計和詳細設計。首先，設計人員根據車間布局，從設備庫和輸送線模塊庫中選擇相應的對象，在布局調整、分段與排布等工具的配合下，進行輸送線的布局設計，如圖1所示。

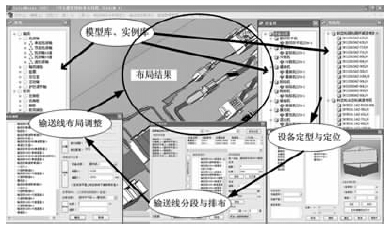

圖1 基于支持設計的產品模型的輸送線布局設計
其次，根據布局設計的結果，得到產品模塊組成表，細化組成結構，建立擴展的產品賦權結構樹，在產品結構樹的基礎上，逐層實現參數的傳遞與計算，得到設計所需的所有參數的集合，完成輸送線的結構設計。

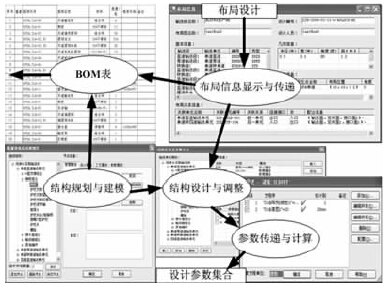

圖2 基于支持設計的產品模型的輸送線結構設計與參數傳遞

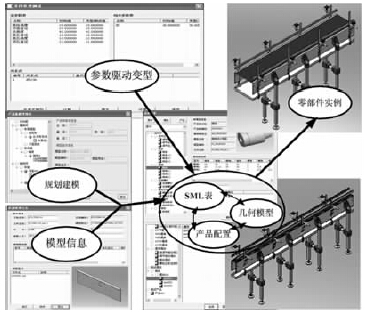

圖3 基于支持設計的產品模型的變型設計與實例生成
最后，利用零件和部件的參數化模型，在三維CAD的環境中，進行灌裝輸送線產品的變型設計，完成產品設計工作。
在分析飲料灌裝輸送線設計過程的基礎上，建立了面向設計的輸送線集成化產品模型，該模型在設計中的使用，使得新輸送線的設計效率得到了很大的提高。設計信息有機地聯系起來，使得產品能夠更好地滿足設計需求，結合仿真技術，將使設計更高效，結果更合理。
但是，輸送線的設計是個復雜的過程，還會涉及到測控系統線路等的設計。因此，本模型還需要作進一步的研究和完善。
