企業(yè)動(dòng)態(tài)
滾筒是皮帶輸送機(jī)的主要轉(zhuǎn)動(dòng)部件，其鑄件質(zhì)量、焊接質(zhì)量、材料化學(xué)成分及機(jī)械性能等都關(guān)系到滾筒整體質(zhì)量的好壞。滾筒一旦在運(yùn)行中損壞，將導(dǎo)致輸送機(jī)不能正常運(yùn)行，嚴(yán)重時(shí)滾筒開裂會(huì)將膠帶劃破，造成重大事故及經(jīng)濟(jì)損失。為保證滾筒的外在及內(nèi)在質(zhì)量，可以從以下幾方面實(shí)施重點(diǎn)控制。
一、滾筒部件材料的選用
滾筒筒皮材質(zhì)、厚度要達(dá)到國(guó)家標(biāo)準(zhǔn)要求， 以確保尺寸、機(jī)械性能達(dá)標(biāo)。為制造優(yōu)質(zhì)產(chǎn)品要在源頭打好基礎(chǔ)。滾筒接盤(鑄鋼件)加工后不得存在鑄造缺陷，某電廠輸煤皮帶機(jī)，因滾筒接盤出現(xiàn)裂紋不得不停產(chǎn)檢修并進(jìn)行更換，每天損失幾十萬(wàn)元。我公司在實(shí)際生產(chǎn)中嚴(yán)格按JB/T5000.3，JB/T5000.4，JB/T5000.5國(guó)標(biāo)要求執(zhí)行，且每個(gè)接盤都進(jìn)行超聲波探傷，方法和數(shù)值符合GB10595-2009中的要求。
二、滾筒加工要求
為使?jié)L筒的靜不平衡允許值達(dá)到國(guó)標(biāo)精度等級(jí)G40要求，滾筒加工過(guò)程中要提高其制作精確度。在加工工藝過(guò)程、工序流程上要加強(qiáng)控制，合理的工序流程及工藝過(guò)程又是精品的保證， 以下幾個(gè)工序要嚴(yán)格控制。
(一)筒皮的卷圓
筒皮卷制前壓頭必須使用壓頭胎，壓頭胎半徑應(yīng)接近筒皮內(nèi)圓半徑，壓制圓弧的長(zhǎng)度不小于圓周的1/8，筒皮卷頭R處(見圖a)用120°圓弧樣板檢查，不能出現(xiàn)大于0.3mm的間隙，并考慮防止焊接時(shí)的凹陷現(xiàn)象。卷至對(duì)口間隙達(dá)2-3mm時(shí)點(diǎn)焊，焊縫長(zhǎng)10-15mm，間距300-400mm。筒皮卷制校圓后圓度誤差應(yīng)不大于lmm，以保證滾筒的外徑尺寸要求及筒皮加工后能達(dá)到最小壁厚尺寸要求。

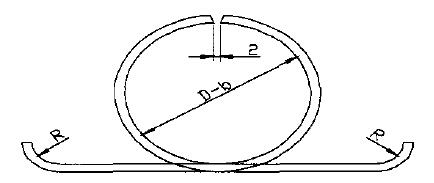

圖a
(二)滾筒的接盤加工
接盤的加工工序有著嚴(yán)格的要求(以鑄焊接盤為例說(shuō)明)。加工時(shí)要以非冒口為基準(zhǔn)面，以接盤外圓找正，粗車冒口面和外圓及里孔，再以冒口面為基準(zhǔn)面車削非冒口面并在此面車削出焊接坡口。由于鑄件冒口處易出現(xiàn)鑄造缺陷，通過(guò)對(duì)工序的控制，可以有效減少鑄造缺陷帶來(lái)質(zhì)量問(wèn)題。我公司在滾筒的制作過(guò)程中，改變傳統(tǒng)的工藝方法，對(duì)于以往不要求加工的接盤幅板位置，現(xiàn)在一律加工，粗糙度達(dá)到Ra25。接盤的整體加工，使得結(jié)構(gòu)形狀不對(duì)稱的可能性大大降低，降低了滾筒的靜不平衡值。
(三)滾筒筒體加工
為保證外圓和里孔精度，首先以簡(jiǎn)體外圓作為徑向找正基準(zhǔn)，鏜削輪轂孔。為確保兩端輪轂孔同心，重視鏜內(nèi)孔的找正，采取在鏜桿上裝夾百分表，以粗加工時(shí)內(nèi)孔為基準(zhǔn)，打表找正，精度應(yīng)小于0.5，并用百分表移動(dòng)足夠距離做好軸向找正，調(diào)頭鏜削另一端輪轂孔時(shí)，仍要嚴(yán)格按上述步驟找正鏜削。車削筒體外圓要借助工藝裝備以兩輪轂孔中心線為中心找正，確保安裝中心與筒體回轉(zhuǎn)中心同心。加工完畢，檢測(cè)滾筒的最小壁厚與壁厚差。測(cè)量時(shí)，為了更準(zhǔn)確地反映整個(gè)滾筒的壁厚差，對(duì)于鑄焊接盤滾筒，采取在距環(huán)縫100mm處，沿圓周方向避開縱環(huán)縫50mm，每隔90°等分4條線，每條線上均勻地測(cè)4點(diǎn)壁厚差，最小值大于最小壁厚，差值小于規(guī)定的壁厚差。
