Entreprise's news

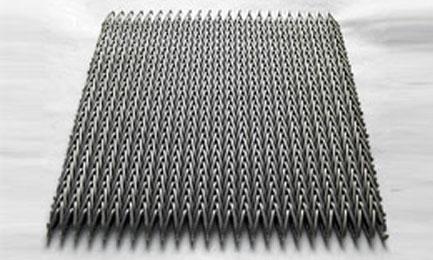

不銹鋼網(wǎng)帶是從網(wǎng)帶的發(fā)展基礎(chǔ)上演變而來的，使用起來簡單，效率很高的，對(duì)于我們的發(fā)展來說作用很大的。不銹鋼網(wǎng)帶給我們的生活帶來很大的幫助的，不銹鋼網(wǎng)帶是不銹鋼材料制成的，這樣就保證我們的物料不會(huì)被別的物質(zhì)污染到，不銹鋼網(wǎng)帶可以用到食品上的，像是生產(chǎn)餅干的機(jī)械就是用的不銹鋼網(wǎng)帶制成的。不銹鋼網(wǎng)帶是生產(chǎn)中重要的輸送設(shè)備配件，在使用時(shí)要注意不銹鋼網(wǎng)帶的使用環(huán)境，還要注意輸送物料自身的性質(zhì)，由于不銹鋼網(wǎng)帶在使用過程中對(duì)環(huán)境和物料的要求比較高，這就導(dǎo)致了不銹鋼網(wǎng)帶在使用中的維護(hù)和保養(yǎng)，以及使用壽命。
不銹鋼在高溫區(qū)中因零件中有石墨及潤滑劑會(huì)分解而產(chǎn)生與不銹鋼網(wǎng)中之反應(yīng)生成碳化鉻，而大氣中的氮也會(huì)與鉻反應(yīng)成氮化鉻，此兩種化合物均為硬脆之化合物，使得不銹鋼網(wǎng)帶壽命縮短。不銹鋼網(wǎng)帶的表面在有水氧情況下構(gòu)成有機(jī)酸或是所輸送的物料附含有酸、堿、鹽等類物的質(zhì)，若不及時(shí)清理，時(shí)間一長有機(jī)酸對(duì)金屬表面的腐蝕。以及在有污染的空氣中，如含有大量硫化物、氧化碳、氧化氮的大氣，當(dāng)遇到冷凝水便會(huì)形成硫酸、硝酸、醋酸激發(fā)液點(diǎn)，從而引起化學(xué)腐蝕，也會(huì)導(dǎo)致不銹鋼網(wǎng)帶壽命縮短，造成不銹鋼網(wǎng)帶浪費(fèi)。
不銹鋼網(wǎng)帶解決方法如下：若將氣氛的露點(diǎn)調(diào)高至則不銹鋼網(wǎng)帶在高溫區(qū)仍可維持輕微之氧化性，表面之氧化物不被還原。此外工件表面也無脫碳之現(xiàn)象發(fā)生。除了上述調(diào)整氣氛中之水氣也可添加二氧化碳，此二氧化碳會(huì)與氫氣反應(yīng)成水，此二氧化碳與水均是氧化性氣氛，調(diào)整其含量可使不銹鋼網(wǎng)帶維持在輕微之氧化狀態(tài)下，但對(duì)工件則仍在還原氣氛下，故仍可將鐵粉表面氧化物還原而提高粉末間之鍵結(jié)強(qiáng)度，增進(jìn)工件之機(jī)械性質(zhì)。
不銹鋼網(wǎng)帶避免不銹鋼中之鉻與空氣中之氮反應(yīng)，而升溫至1120℃時(shí)因氣氛中有水氣，可在網(wǎng)帶表面先生成氧化鉻，故可避免鉻與氮反應(yīng)。此時(shí)網(wǎng)帶壽命比前述最佳狀態(tài)時(shí)又可再延長之時(shí)間，亦即為無調(diào)質(zhì)、無調(diào)整氣氛狀況下之倍之使用壽命。此乃因氮化鉻含量較少，晶粒較大，對(duì)潛變性質(zhì)有益的緣故。
找到了導(dǎo)致不銹鋼網(wǎng)帶壽命縮短的原因，就可以很好的去保護(hù)不銹鋼網(wǎng)帶，進(jìn)而延長不銹鋼網(wǎng)帶的使用壽命，不銹鋼網(wǎng)帶的壽命延長了，就減少了企業(yè)的生產(chǎn)成本，增加企業(yè)利益，同時(shí)還減少了因更換不銹鋼網(wǎng)帶帶來的勞動(dòng)量，減少了設(shè)備的維修次數(shù)。http://www.sdlchache.cn/不銹鋼網(wǎng)帶技術(shù)整理發(fā)布。
